弹簧式电缆卷筒
T1T弹簧式电缆卷筒
是引进国际通用的发条式卷缆器技术，以蜗卷弹簧为动力，利用弹簧的储能自动卷取电缆的机械装置。具有供电简单，操作安全可靠，电缆受力适中等特点。有便于维修的T1T型和结构紧凑、外型美观的T2T型。
由机座，链条传动装置和卷筒组成，适用于起重电磁铁，门吊、塔吊、桥式起重机等移动电气设备。
结构特点：1、弹簧机座和卷筒分体设计使卷筒转动更平稳，安装、调试及维护更方便。
2、采用链条传动，增加了产品的可塑性，可根据用户的使用要求配置弹簧规格和链传动比，使电缆受力适宜。
工作原理：
用电设备移动时，拉动卷筒放缆，此时平面蜗卷弹簧卷绕在芯轴上，弹簧储存能量，当用电设备返回时，在弹簧力的作用下，卷筒反向旋转，同步收卷电缆。
结构特点：
1、以平面蜗卷弹簧为动力，无需电耗，工作安全可靠。
2、采用集电滑环一碳刷架结构传递电能，供电连续平稳。
3、设置了可逆转机构，避免卷筒逆转而折断弹簧。
4、结构简单，安装、调试、维护方便。
产品型号说明

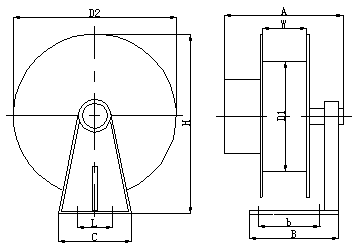

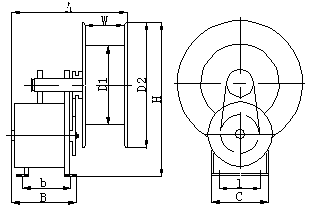

外形及安装尺寸
T2T型弹簧式电缆卷筒特点是将弹簧机座、卷筒合为一体，具有结构紧凑、体积小、重量轻、安装方便等优点，广泛应用于电动抓斗、电动平车、中小型起重电磁铁等移动电气设备。

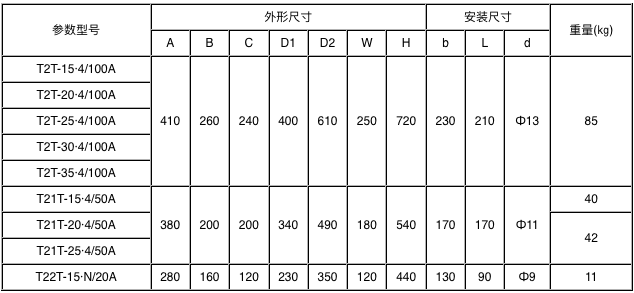

外形及安装尺寸

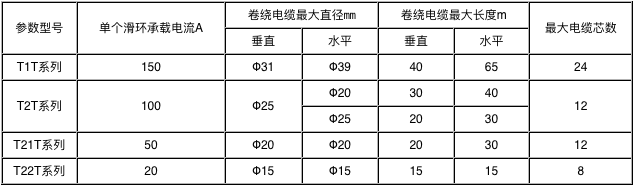

T1T-T2T系列电缆卷筒部分技术参数
